*章 購入檢查

　　這一章講述了購入HK-MTU-T8000P系列智能無線測試樁后需要確認的內容。

　　1.概述

　　2.開箱檢查

　　3.銘牌數據

　　1.1 概述

　　HK-MTU-T8000P系列智能無線測試樁包括測試樁樁體(復合材料)和測試樁智能無線數據遠傳模塊兩部分，其中測試樁智能無線數據遠傳模塊采用獨立包裝方式運輸，在測

試樁樁體現場固定完畢后，就可以進行測試樁智能無線數據遠傳模塊的安裝與測試工作，而測試樁智能無線數據遠傳模塊*正確安裝和配置方可達到設計的功能

　　1.2 開箱檢查

　　產品在出廠前雖已嚴格檢查，但是由于運輸或可能預想不到的情況發生，因此在產品購入后，請務必認真檢查。

　　為了*運輸，智能無線測試樁通常需要配套的包裝，當您開箱時請保管好包裝材料，以便日后需要轉運時使用。

　　包括下列組成部分：

　　●　HK-MTU-T8000P系列測試樁樁體(復合材料) 1只

　　●　HK-MTU-T8000P系列測試樁智能無線數據遠傳模塊 1只

　　●　產品附件(包括銘牌、防水帽、固定螺絲、扎帶等) 1批

　　●　產品使用說明書 1份

　　●　產品合格證 1份

　　1.3 銘牌數據

　　1.3.1 測試樁智能無線數據遠傳模塊銘牌

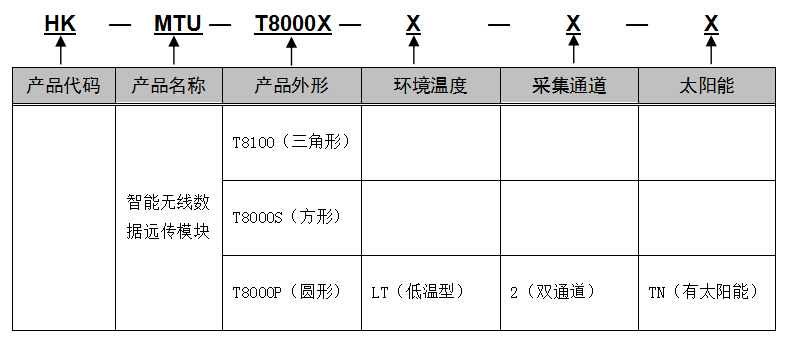

　　1.3.2 測試樁智能無線數據遠傳模塊型號說明

　　*章 安裝配線

　　這一章主要講述了設備的安裝尺寸和接線方面的要求

　　1. 安裝尺寸與電纜連接

　　2. 安裝場所要求和管理

　　2.1 安裝尺寸與電纜連接

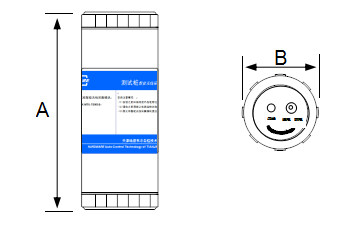

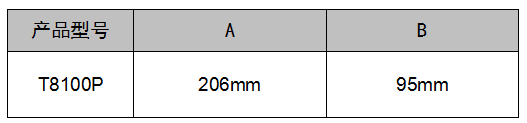

　　2.1.1 測試樁智能無線數據遠傳模塊外形尺寸;

　　2.1.3 電纜的連接

　　測試樁智能無線數據遠傳模塊使用

　　防水電纜直接連接，電纜規格：

　　4芯*0.5mm2的防水電纜。

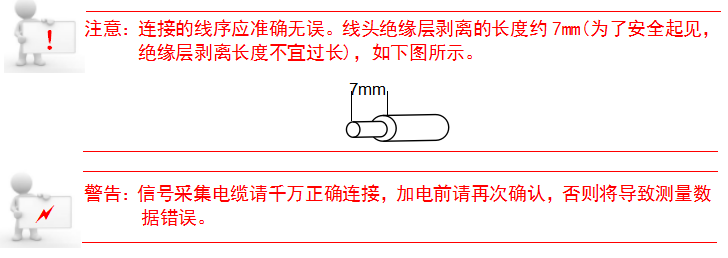

　　信號電纜的接口定義和連接線序參見下列圖表：

　　2.1.4 供電電源

　　測試樁智能無線數據遠傳模塊采用了高性能鋰電池組做為供電電源，為了很好地適應復雜的應用環境，提高系統的工作穩定性，模塊中采用了先進的電源管理技術，*的延長了供電電池組的供電周期。

　　2.2 安裝場所要求和管理

　　請將本品安裝在管道附近，并在測試樁樁體內部灌注水泥，用于加固樁體，如果測試樁樁體內的智能無線數據遠傳模塊及專用天線被長期淹沒于水中，將導致設備無法正常工作，同時也會導致無線信號無法發射。

　　2.2.1 安裝現場

　　安裝現場應滿足如下條件：

　　n 環境溫度-40℃-+60℃;

　　n 盡量避免高溫多濕，濕度小于90%RH，無雨水滴淋;

　　n 切勿安裝在木材等易燃物體上;

　　n 無易燃、腐蝕性氣體和液體;

　　n 安裝基礎堅固無震動;

　　n 無電磁干擾，遠離干擾源;

　　第三章 技術參數

　　本章主要講述了測試樁智能無線數據遠傳模塊的技術參數。

　　1.模塊功能

　　2.技術參數

　　3.1 模塊功能

　　【GPRS部分】

　　n 支持雙頻GSM/GPRS

　　n 支持800/1900MHz雙頻

　　n 實時時鐘

　　【藍牙部分】

　　n 工作頻段2.4GHz

　　n 藍牙協議V4.0 BLE

　　n 靈敏度-93dBm

　　n 通訊距離20m

　　【GPS北斗模塊】

　　n 水平精度2m

　　n 通道：72搜索通道

　　n 靈敏度-167dBm

　　增強功能：

　　n 透明數據傳輸與協議轉換

　　n 數據終端永遠在線或工作模式選擇

　　n 支持虛擬數據專用網

　　n 支持RS-485接口

　　n 優化電磁兼容設計，適合電磁環境惡劣和要求較高的應用需求

　　n 采用先進電源技術，供電電源適應范圍寬，提高設備的穩定性

　　3.2 技術參數

　　測試樁智能無線數據遠傳模塊主要技術指標：

　　采樣參數：

　　?通電電位

　　?斷電電位

　　?環境溫度

　　?環境濕度

　　?地理信息

　　接口：

　　?天線接口50/SMA/陰頭

　　?串行數據接口

　　?類型：RS-485

　　?數據速率：300~115.200bits/s

　　?接口端子：標準USB接口

　　供電：

　　?電池組電壓：+7.2VDC，紋波小于300mV

　　?電池組容量：56AH

　　功耗：

　　?通信中：平均500mA

　　?空閑時：20uA

　　*性能：

　　?輸入阻抗：≥100MΩ

　　?防雷保護：參比電位輸入端具有防雷擊保護功能

　　?絕緣電阻：參比線與外殼、零位線與外殼的絕緣電阻>10MΩ

　　?抗交流干擾：抗交流干擾電壓30VAC

　　?接電強度：1500V,歷時1min

　　第四章 智能無線測試樁樁體的安裝

　　本章介紹智能無線測試樁樁體的結構以及安裝方法。

　　1.智能無線測試樁樁體的埋設方法

　　2.智能無線測試樁樁體的調試步驟

　　3.智能無線測試樁模塊的安裝與調試

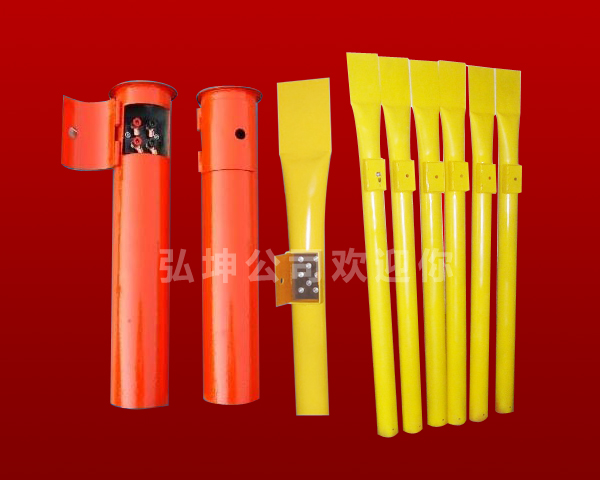

　　4.1 智能無線測試樁樁體的結構

　　智能無線測試樁樁體采用復合材料(樹脂+高強度玻璃纖維)制作，其外形尺寸及顏色，滿足中國石油天然氣與管道分公司關于里程樁/測試樁的要求，其外型示意圖如圖4-1：

圖4-1 智能無線測試樁外型示意圖

　　4.2 智能無線測試樁樁體的埋設方法

　　將測試樁樁體的安放位置*下部澆筑水泥固定，并在其中放置Ф50的PPR管(用于信號電纜的鋪設)一根，待水泥固化后，再將測試樁樁體上部用土壤填敷，測試樁樁體的埋設尺寸如圖1所示：

　　4.3 測試樁智能無線數據遠傳模塊的安裝與調試

　　當現場安裝無線數據遠傳模塊時，請按照以下步驟完成：

　　1)電纜的處理：

　　將無線數據遠傳模塊上的信號電纜外皮，從根部剝離50mm，虛線處用防水膠布包裹，如圖2所示;

　　將每根信號線剝離25mm，如圖2所示;

圖２

　　將管道連接電纜剝離12mm左右，并保留線徑Φ4mm以內，請將多余部分(虛線內)剪除，如圖3所示;

圖3

　　將參比電極線剝離12mm左右;

　　2)電纜的連接：

　　將電線中的“棕色”線與參比電極電纜相連接，并用涂有中性防水膠的棕色防水帽固定牢固，且防水帽及防水膠應*包裹電纜裸露處;

　　將電線中的“藍色”線與管道連接電纜相連接，并用涂有中性防水膠的黃色防水帽固定牢固，且防水帽及防水膠應*包裹電纜裸露處;

　　將電線中的“黑色”線與極化探頭中的極化電極1相連接，將電線中的“灰色”線與極化探頭中的極化電極2相連接，并用涂有中性防水膠的黃色防水帽固定牢固，且防水帽及防水膠應*包裹電纜裸露處。

　　3)電纜的固定：

　　將連接完畢的電纜，距離接頭處50mm處，用塑料捆扎帶固定牢固后，置于測試樁樁體內;

　　4)模塊的通電：

　　將無線數據遠傳模塊上的電源開關置于“通電”狀態，則該模塊將自動進入工作模式;

　　5)設備調試：

　　打開智能陰極保護管理平臺手機客戶端，進入現場設備管理選項，通過藍牙與設備通訊查看設備采集的數據是否準確，并將設備的定位信息上傳至網絡平臺。

　　6)與樁體的固定：

　　將完成上述步驟后的紅色方帽與樁體連接，在樁體與樁帽重疊處的四個面靠近邊緣20mm處，各鉆一個Φ3.5mm的孔，并用M4自攻螺釘固定牢固，如圖5所示;

　　7)銘牌的固定：

　　在樁體的側面，距離上端面100mm的居中處，固定樁體銘牌，并用油性信號筆填寫樁體編號(樁體編號請?jiān)斠姲b箱標簽上的編號)，如圖6所示;

　　第五章 操作說明

　　本章介紹測試樁智能無線數據遠傳模塊使用中的有關說明：

　　1.手機客戶端的使用說明

　　5.1 手機客戶端使用說明

　　測試樁智能無線數據遠傳模塊屬于智能型數據采集及通信終端，當測試樁智能無線數據遠傳模塊安裝設置完成后，接通電源開關即可使用，正常運行時無需用戶介入，方便了用戶的安裝與測試。

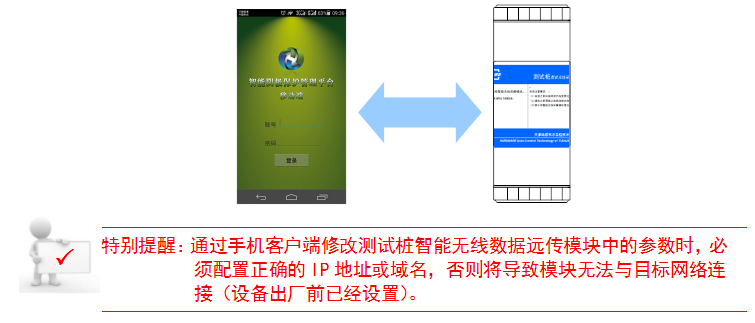

　　當然，在用戶的使用過程中如需查詢采集模塊的運行情況，或修改其內部配置參數時，可通過手機客戶端，實現參數的查詢與修改工作。

　　5.2 手機客戶端操作界面說明

　　1)用戶登錄界面

　　當點擊進入哈控科技手機客戶端后，操作界面將自動進入用戶登陸，如右圖示：輸入用戶名和密碼進入APP操作界面

　　2)操作界面主菜單

　　主菜單界面包括：設備管理、數據*、現場管理、位置導航、評價分析、曲線圖形、系統設置共七個分界面;

　　第六章 異常診斷及日常維護

　　本章介紹HK-MTU-T8000P系列測試樁智能無線數據遠傳模塊使用中的異常診斷

　　1.故障內容及處理

　　2.日常檢查與定期維護

　　當HK-MTU-T8000P系列測試樁智能無線數據遠傳模塊發生故障時，將出現模塊停止輸出，網絡服務器將無法接收到其發回的測量數據。當發生故障后，可通過手機客戶端讀取測試樁智能無線數據遠傳模塊中的狀態參數及故障代碼，正確判斷故障的原因并提供適當?shù)慕鉀Q方法。

　　6.1 故障內容及處理

　　6.2 日常檢查與定期維護

　　在HK-MTU-T8000P系列測試樁智能無線數據遠傳模塊的正常使用過程中，需要做日常及定期維護檢查，以確保其運行穩定*。
