海洋油氣的進一步開發(fā)利用，海洋平臺所處水域越來越深，結(jié)構(gòu)越來越復(fù)雜，腐蝕防護要求也越來越高?？紤]到水下防腐層的耐久性和維修涂層的難度，以及通過經(jīng)濟上的對比，現(xiàn)在建造的還上固定式導(dǎo)管架平臺，浸區(qū)的結(jié)構(gòu)絕大多數(shù)都不采用防腐層保護，僅依靠陰極保護來防止腐蝕破壞。陰極保護是防止鋼結(jié)構(gòu)被海水腐蝕的一種重要方法?？梢杂行У卦鲩L海洋平臺的壽命。陰極保護分為外加電流和犧牲陽極法，原理不同，根據(jù)實際工程中不同的腐蝕環(huán)境和被保護體的特定條件和技術(shù)?？紤]兩種方法均可以應(yīng)用。

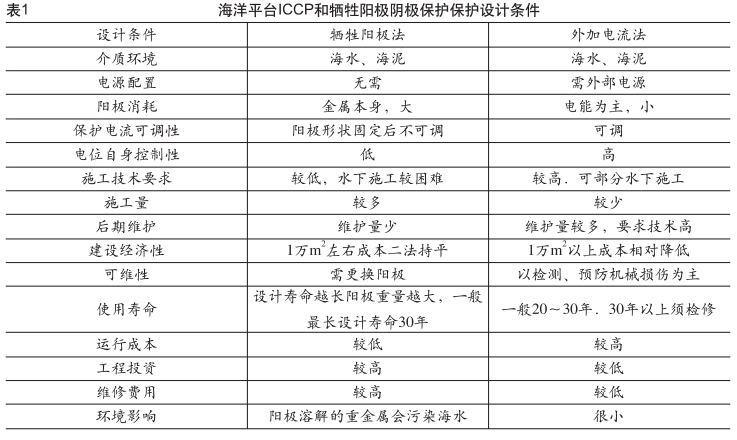

    海洋平臺陰極保護既可以采用外加電流法也可以采用犧牲陽極法，也可以將兩種方法聯(lián)合應(yīng)用。倘若導(dǎo)管架平臺從下水開始就進行核實的保護措施，無論是采用犧牲陽極法還是外加電流法都可以*腐蝕。    輔助陽極及其托架使用于海洋環(huán)境時常因材料選擇不合理，結(jié)構(gòu)設(shè)計差而失效。而平臺外加電流輔助陽極因安裝在水下，更容易因海水沖刷腐蝕和密封破壞而失效。因此輔助陽極及其托架材料的選擇以及結(jié)構(gòu)設(shè)計是保證輔助陽極可靠運行的關(guān)鍵。由于輔助陽極及其托架在海水中使用時主要遭受海水沖刷、海水腐蝕、水壓、電極反應(yīng)產(chǎn)生的氯氣腐蝕等，首先通過耐沖刷性能試驗、電化學(xué)性能試驗和強化壽命試驗優(yōu)選出耐沖刷、長壽命的輔助陽極及其托架材料。輔助陽極選用性價比高、發(fā)生電流穩(wěn)定、消耗率小、機械強度高的 MMO 陽極; 托架材料選用聚四氟乙烯。然后針對海水水下環(huán)境做了耐壓設(shè)計和密封結(jié)構(gòu)設(shè)計，使之能在深水壓力環(huán)境下的穩(wěn)定運行，并針對定型的陽極及其支架做了耐壓強度試驗和模擬深水環(huán)境下的水密性試驗，以檢測輔助陽極系統(tǒng)的機械強度和水密性。輔助陽極底座采用碳鋼結(jié)構(gòu)，底座焊接4塊設(shè)計壽命為20a 的犧牲陽極來*底座的腐蝕。底座采用混凝土進行配重，配重后底座重3.5t，保證整個底座在海床上的穩(wěn)定性。當(dāng)海床上海泥較深時，需增加底座下部位置高度并焊接裙板，防止海水對底座下部海泥的沖刷。通過對輔助陽極的優(yōu)選以及遠(yuǎn)地式陽極支架和底座的設(shè)計研制了海洋平臺外加電流陰極保護遠(yuǎn)地式輔助陽極工程樣機。遠(yuǎn)地式輔助陽極采用遠(yuǎn)地式陣列結(jié)構(gòu)。每套輔助陽極系統(tǒng)額定輸出電流600A，耐水壓300m，使用壽命20a

   焦作弘坤主要經(jīng)營產(chǎn)品有：鎂合金犧牲陽極、鋅合金犧牲陽極、鎂帶、鋅帶、預(yù)包裝高硅鑄鐵陽極、貴金屬氧化物陽極、恒電位儀、測試樁等陰極保護配套產(chǎn)品。

  歡迎撥打電話：15738522220  聯(lián)系人：張經(jīng)理
