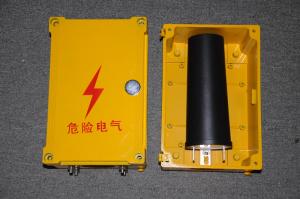

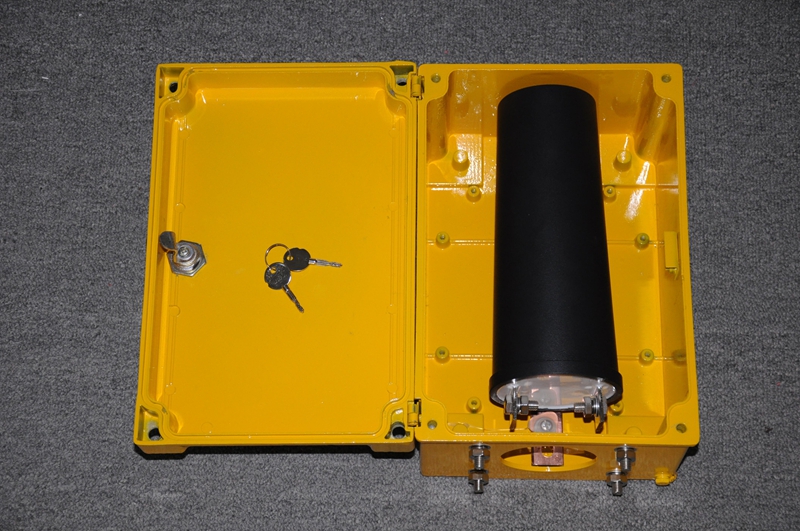

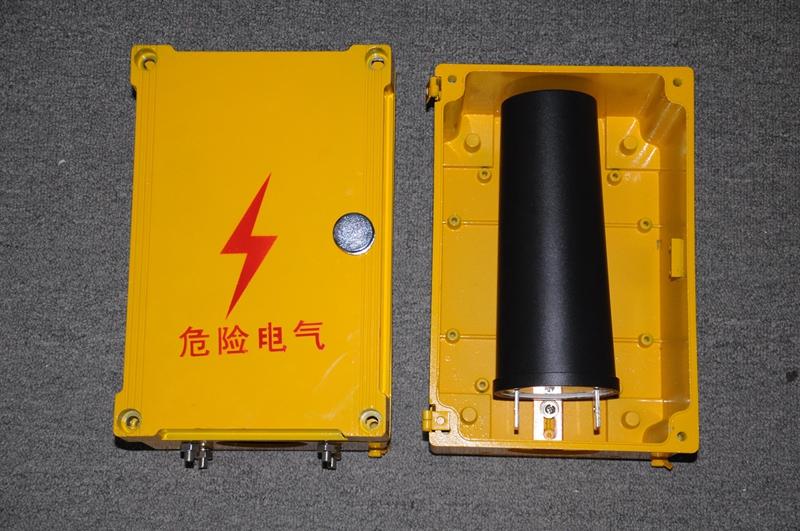

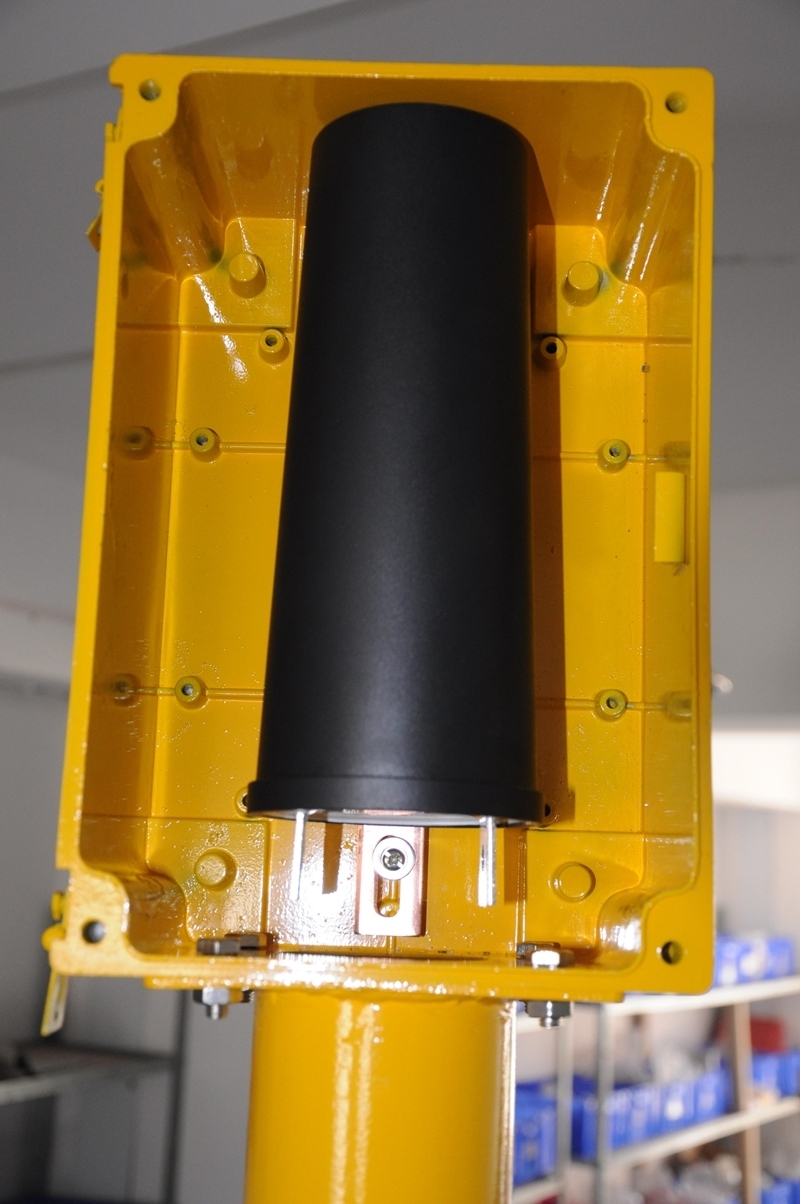

首頁 > 產品中心 > 陰極保護配套系列去耦裝置—固態去耦合器
主要用途:能有效解決線路的故障接地短路電流、高壓線路上遭雷擊的接地引入電流、電氣化鐵路運行時產生的雜散電流。其它電磁振蕩引起的管道上產生的雜散電流,只要接地良好,本產品可有效防護由以上情況產生的過電壓或過電流對管道*運行,及對管道陰極保護的影響,防止管道因電磁干擾而加速腐蝕,以及高電壓電流對人員的*威脅,對管道設備起到有效的保護作用。
工作原理
采用整流裝置對交直流干擾進行電流泄放和電壓*,采用壓敏電阻型電涌保護器的快速響應特性和火花間隙型電涌保護器的大電流耐受特性和低殘壓特性對直擊雷和感應雷進行排流和電壓*,各器件之間采用特殊的智能能量配合方式,保證交直流干擾和直擊雷、感應雷干擾之間的智能切換、有效動作和能量配合。
1、火花間隙、防電涌模塊進行能量配合,當有短時大電流時,浪涌保護器先動作,25ns后火花間隙動作,導通后的電壓為50V,火花間隙的*大放電電流為50kA(10/350μs為直擊雷波形),有效的降低直擊雷、感應雷等強電流沖擊對管道的影響。
2、當有長時小電流干擾時,箝位模塊動作,將管道電位*在-2.0~+2V(可調,根據實際情況,結合我們的實際經驗,建議在出廠時調低+2v的閥值電壓,以達到更好的防護效果)之間,以確保管道免受雜散電流防腐,和陰極保護效果不受電磁干擾的影響。
3、箝位模塊、交流去耦、防電涌模塊進行能量配合,在有長時小電流時,箝位模塊動作,在有短時大電流沖擊時,智能切換到防電涌模塊和火花間隙配合動作,泄放大電流。通過器件間的能量配合,可排除各種電磁干擾對管道陰極保護系統的影響。

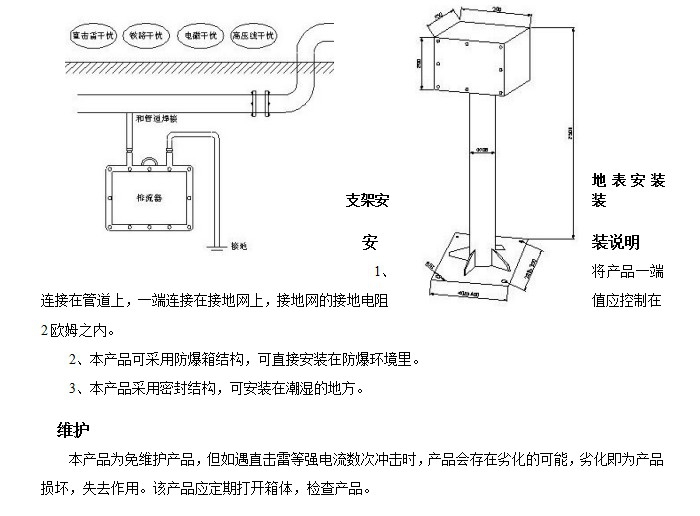

4、接地、任何排流設備只是一個中間環節,排流效果的優劣,除了選擇可靠的排流設備外,接地電阻的控制與接地材料的選擇也十分重要,只有排流設備選擇得當,接地效果良好,才能更好的解決各種干擾引起的問題,建議在有交流干擾的環境中應慎重使用鎂陽極,鎂陽極在交流干擾環境下有可能引起極性逆變,在高溫環境下應慎用鋅陽極,鋅陽極在高溫環境下也可能引起極性逆變,請慎重選用.




鋅接地電池
陰極保護專用電纜
長效硫酸銅參比電極
鋁合金犧牲陽極(鋁陽極)

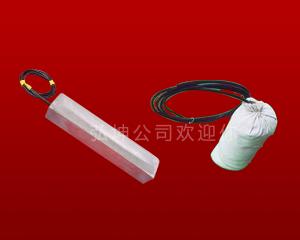

鎂合金犧牲陽極(鎂陽極)

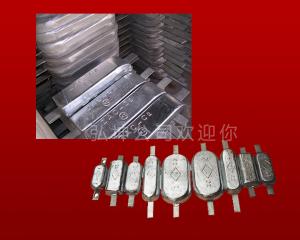

鋅合金犧牲陽極(鋅陽極)

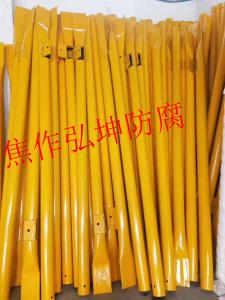

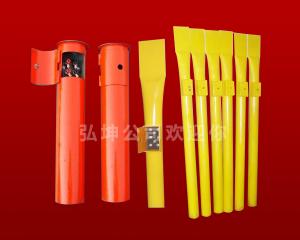

測試樁

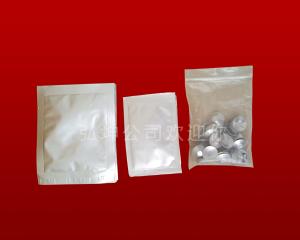

鋁熱焊劑

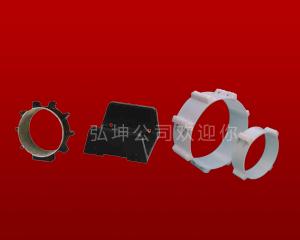

絕緣支架

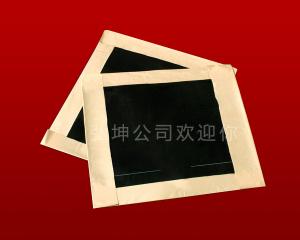

補傷片

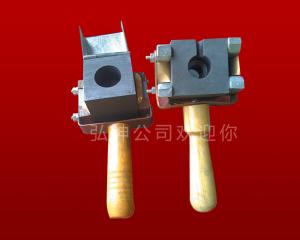

鋁熱焊模

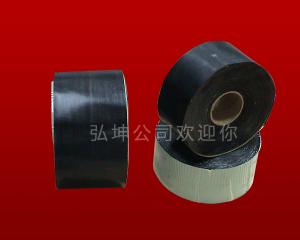

防腐膠帶

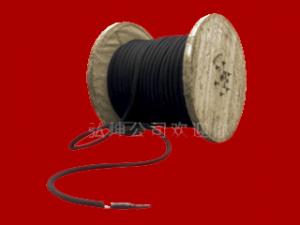

柔性陽極

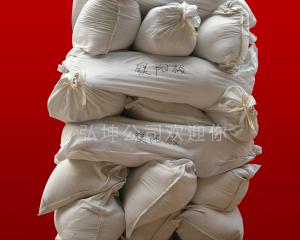

填料包

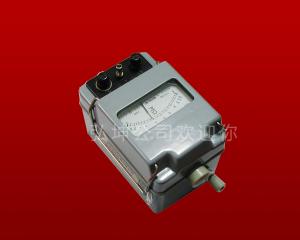

接地電阻測試儀

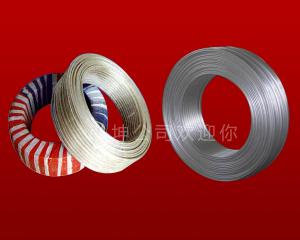

鎂帶

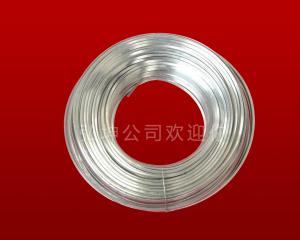

鋅帶

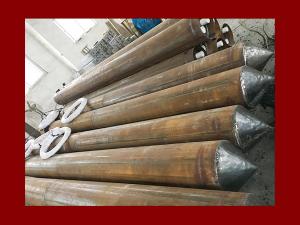

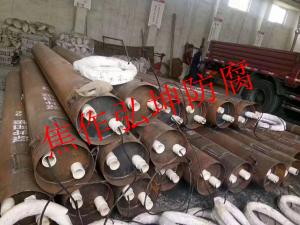

深井陽極

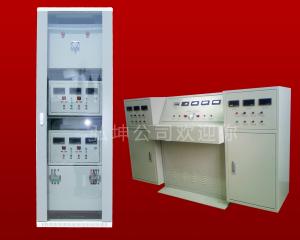

恒電位儀

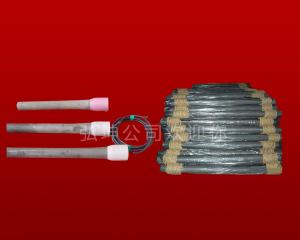

高硅鑄鐵陽極

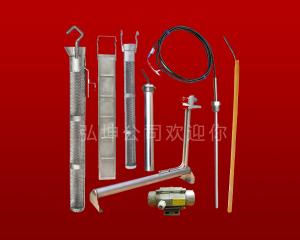

MMO陽極

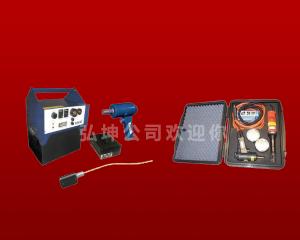

陰極保護銅焊機

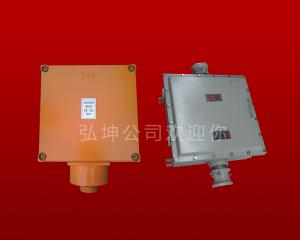

防爆接線箱

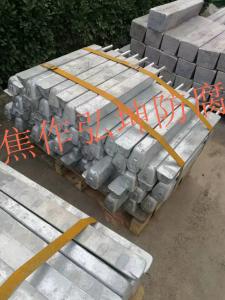

鎂合金犧牲陽極
深井陽極
測試樁

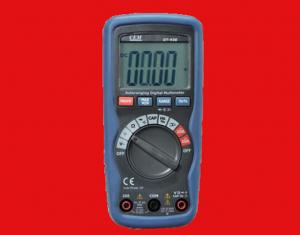

數字萬用表

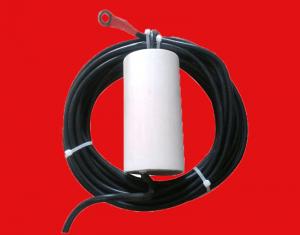

避雷器

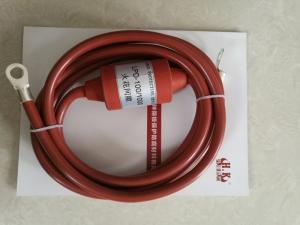

火花間隙

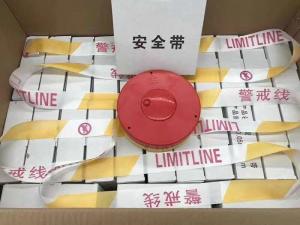

警示帶

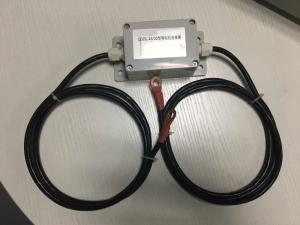

等電位連接器

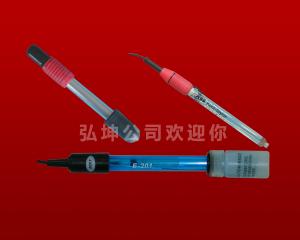

銀/氯化銀參比電極

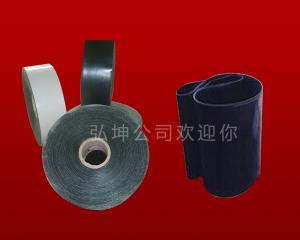

熱收縮帶

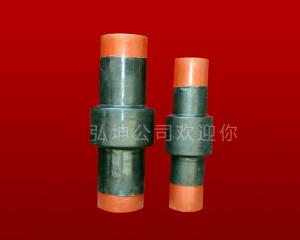

絕緣接頭

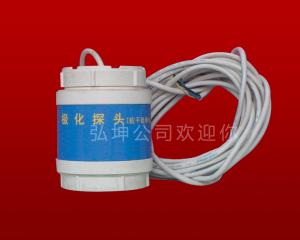

極化探頭

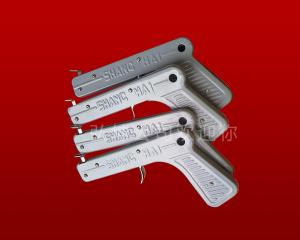

點火槍

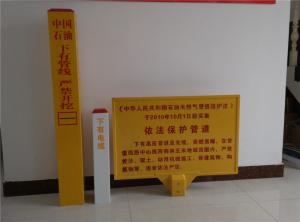

標志樁

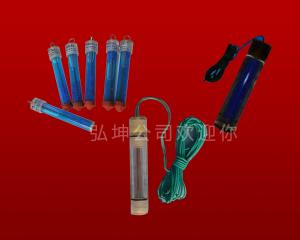

便攜式參比電極
